1.1.7 La navigation

1.1.7.1 Les fenêtres standards

Toutes les fenêtres LINA ont les éléments suivants :

1. Une barre d’onglets, commune à toutes les fenêtres ;
2. Le bandeau, qui varie en fonction de la fenêtre.
   La majorité des fenêtres ont la même structure (dans le référentiel et le suivi) avec les éléments suivants :
3. Un choix parmi une liste permettant de sélectionner les données à afficher ;
4. Le conteneur avec les données à plat ;
5. Un conteneur qui affiche les informations de la ligne sélectionnée du conteneur 4.

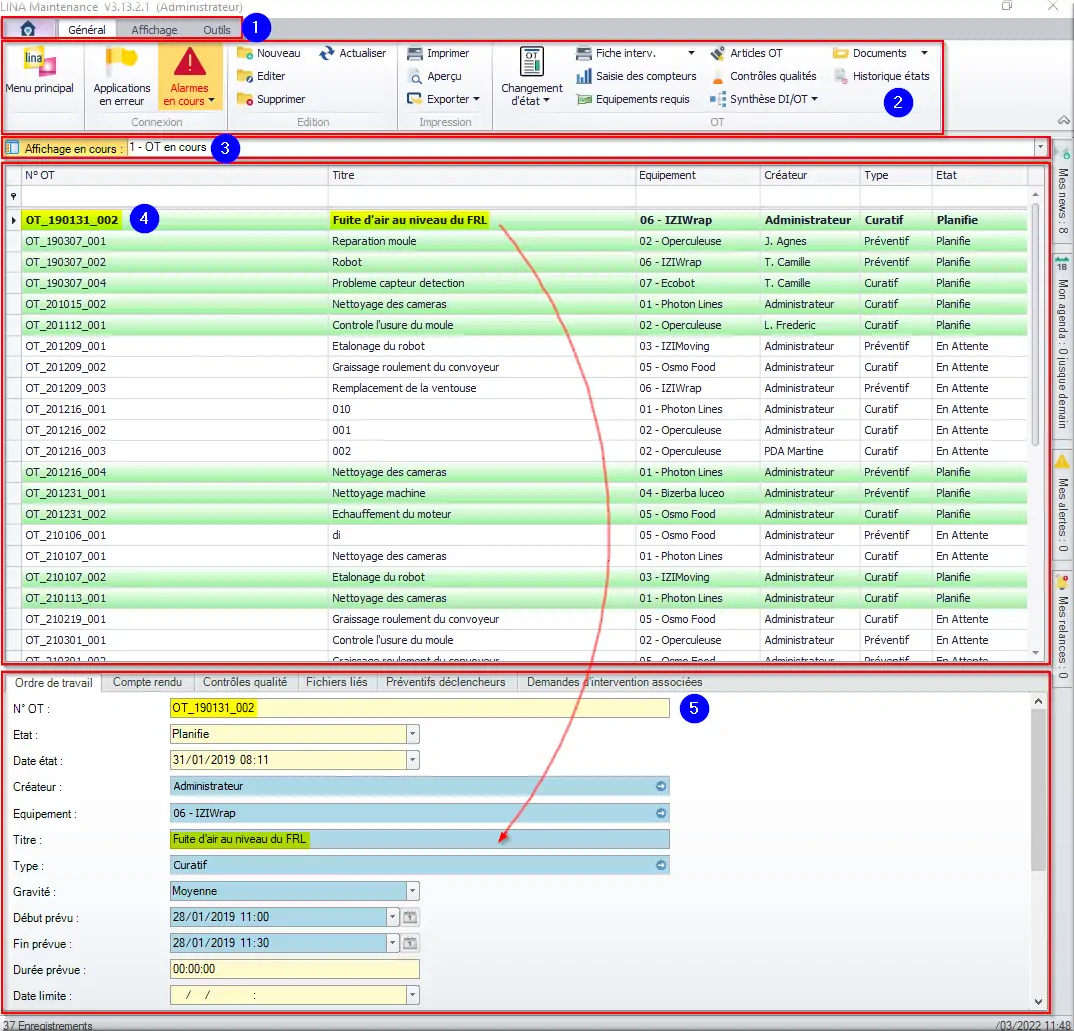

Figure 19 : Fenêtre classique

Dans le référentiel, sur la gauche, l’arborescence permet de classer ses éléments :

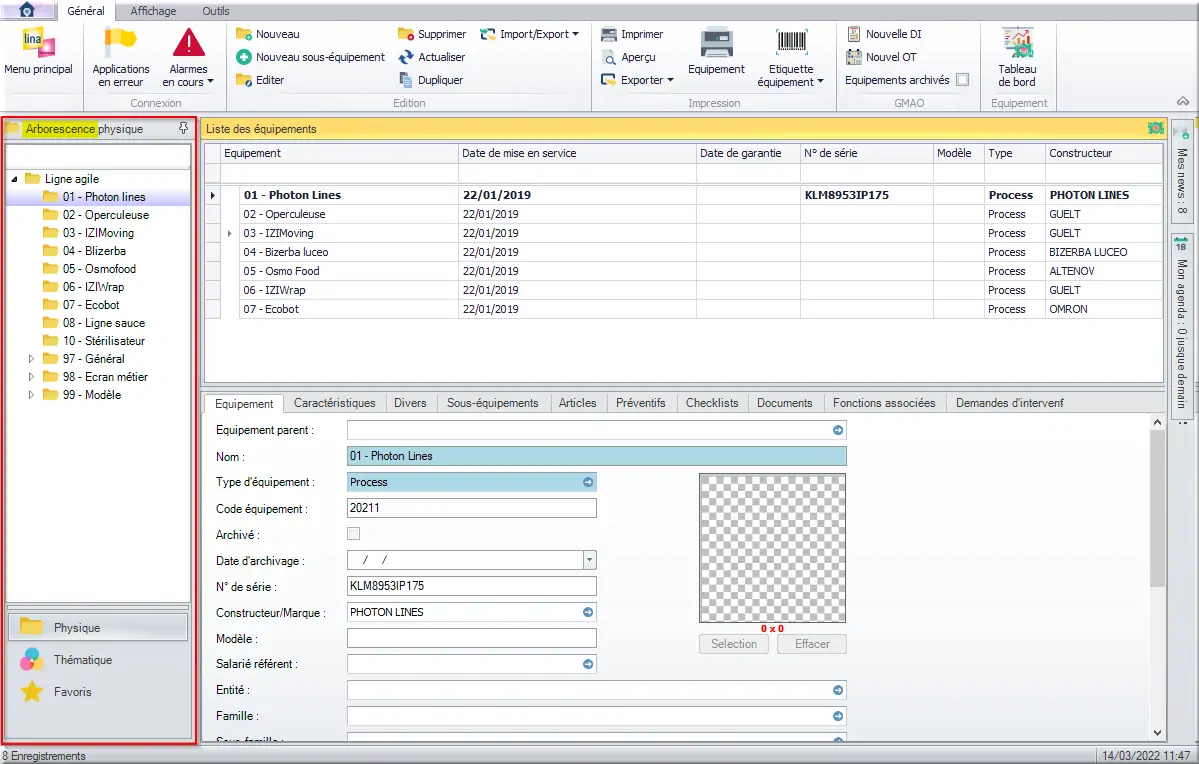

Figure 20 : Fenêtre référentiel avec arborescence

1.1.7.2 Les boutons d’édition

Attention : le bouton d’édition permet d’éditer une fonction mais peut provoquer des changements irréversibles.
Le bouton Supprimer est disponible mais affichera souvent un message d’erreur. Si les éléments à supprimer ont déjà été appelés par une autre fonction, un message d’erreur apparaîtra. Il est alors impossible de supprimer la fonction, il sera préférable de l’inhiber.

1.1.7.3 La barre d’outils et le bandeau

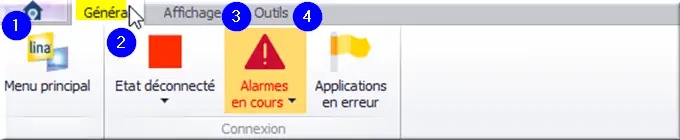

Figure 21 : Onglet Général

Dans la barre d’outils :

1. L’icône de la maison permet d’accéder à la page d’accueil définie par défaut
2. L’onglet Général affiche les éléments spécifiques au menu que vous avez sélectionnez, les éléments suivants sont toujours présents :
• L’accès au menu principal
• L’état des connections au service com et statistique
• Les alarmes en cours
• La surveillance des applications
3. L’onglet Affichage donne accès à des outils graphiques permettant de sélectionner le mode plein écran et de choisir la couleur de thème sur LINA.
4. L’onglet Outil permet d’accéder aux éléments suivants :
• Des outils bureautiques comme la calculatrice, le bloc note et un explorateur de dossier
• Faire des captures d’écran
• Un clavier virtuel
• Des aides avec une assistance à distance, une page d’aide et un suivi de version
• Des liens internet vers Solutions industrielles et les tutoriels LINA
• Les clés de licence

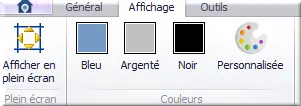

Figure 22 : Onglet Affichage

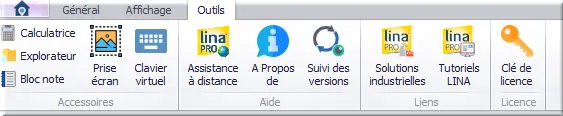

Figure 23 : Onglet Outils

1.1.7.4 Les choix d’affichage

En fonction des menus sélectionnés, vous pouvez avoir une liste qui permet d’accéder aux différents choix d’affichage des données.

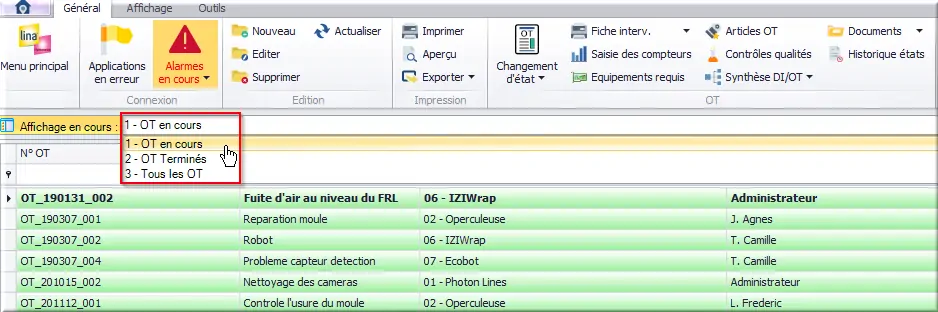

Figure 24 : menu d'affichage des données

1.1.7.5 Les options sur les fenêtres standards

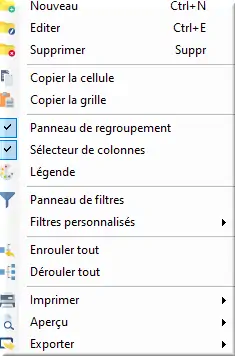

Figure 25 : menu clic droit

Le clic droit permet d’accéder à de nombreuses fonctions :

1. Créer, éditer et supprimer des données
2. Copier des éléments
3. Accéder à la légende
4. Enrouler / dérouler les données quand il y a des regroupements
5. Imprimer, faire un aperçu et exporter des éléments affichés
6. Le sélecteur de colonne va permettre d’accéder à des champs supplémentaires pour les ajouter, créer des filtres et des regroupements.

Figure 26 : Sélecteur de colonne

Appliquer un filtre sur un champs existant

Pour filtre un champ existant cliquez sur le petit entonnoir en haut à droite sur le nom d’une colonne. Les valeurs de filtre apparaissent, vous pouvez les sélectionner.

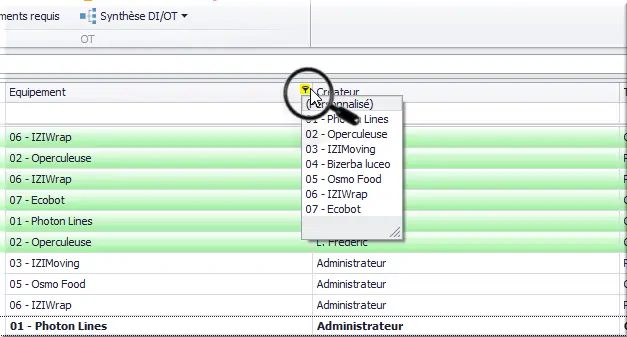

Figure 27 : Appliquer un filtre sur champ existant

Ajouter un champ sur les données affichées

Pour ajouter un champ sur les données affichées, glissez et déposez un champ du sélecteur de colonne entre deux colonnes existantes.

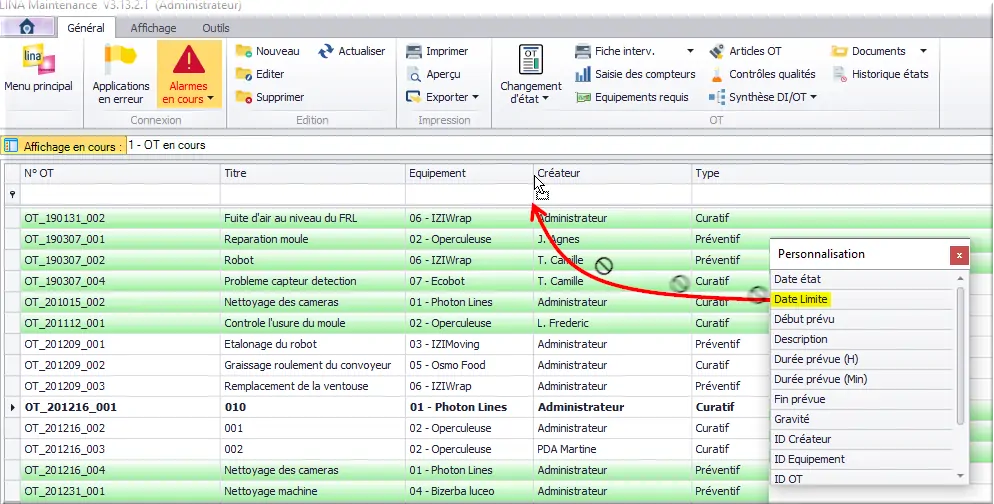

Figure 28 : Personnaliser la Liste des OT en cours

Vous pouvez également déplacer les colonnes existantes avec un glisser/déposer.

Faire des regroupements

Il suffit de glisser/déposer les champs proposés depuis le sélecteur de colonne vers le panneau de regroupement.

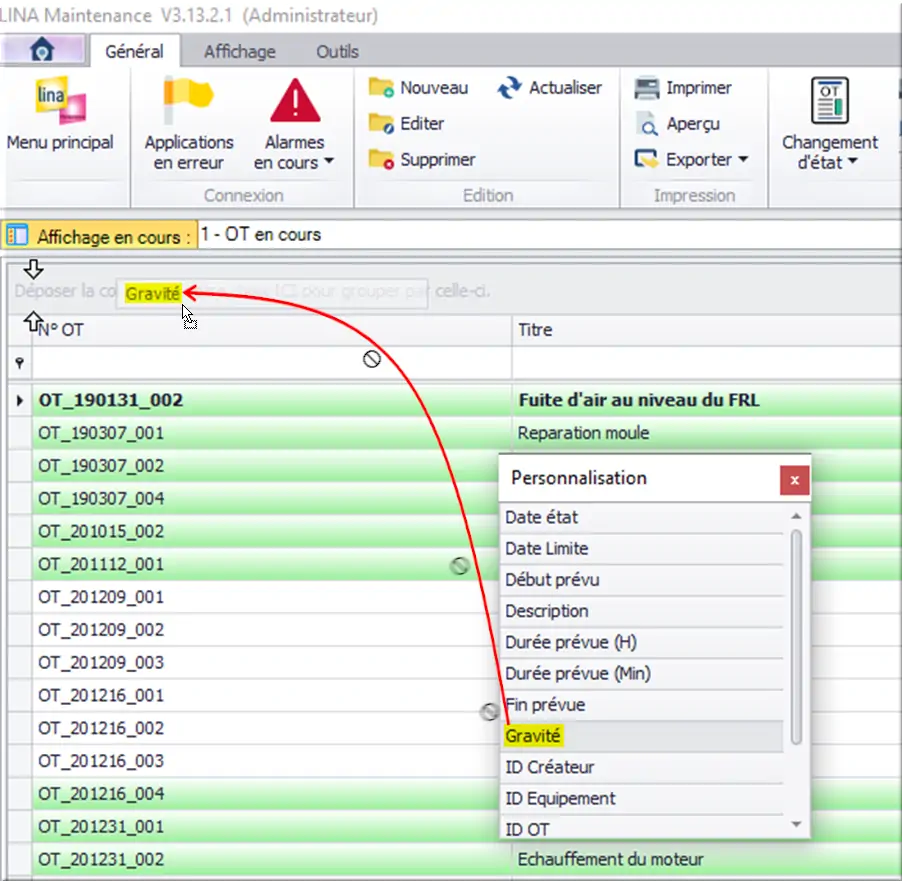

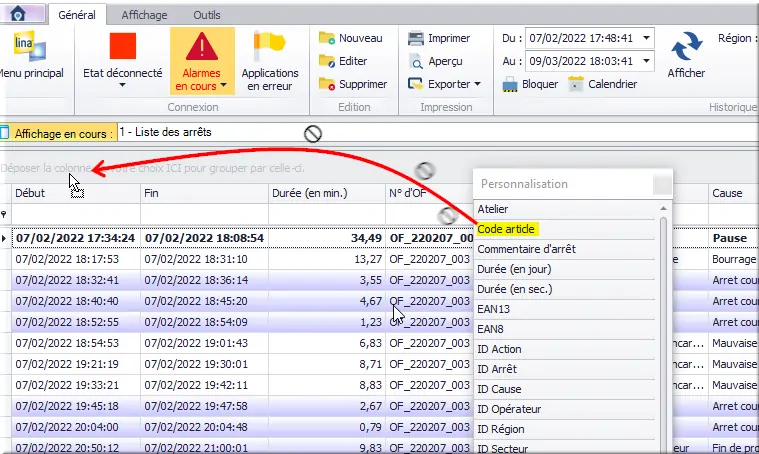

Figure 29 : Glisser un champ vers regroupement

Pour supprimer un champ du panneau de regroupement, effectuez l’opération inverse.

Une fois les champs souhaités dans le panneau de regroupement, vous pouvez les déplacer pour organiser vos regroupements.

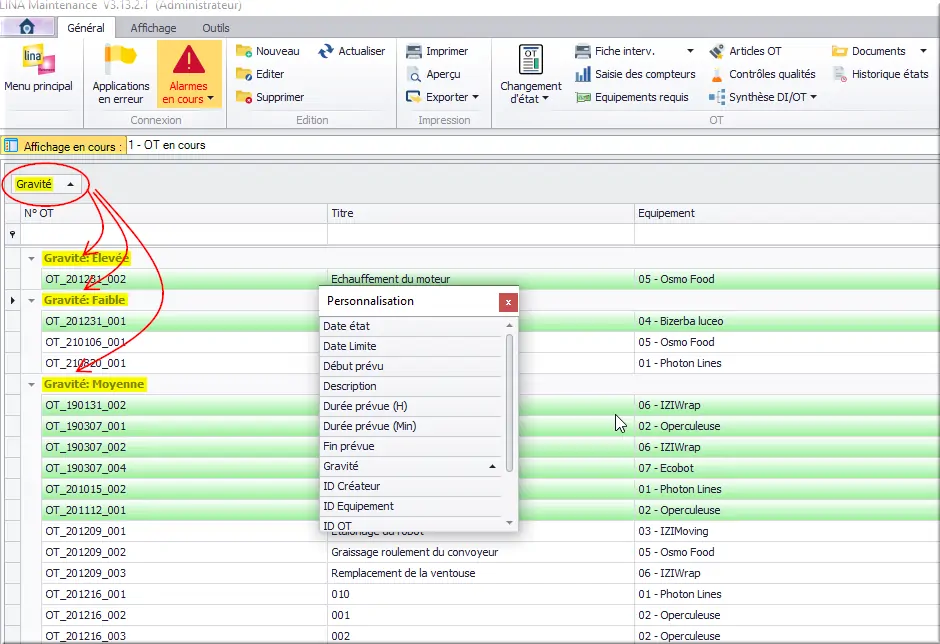

Figure 30 : regroupement déplié

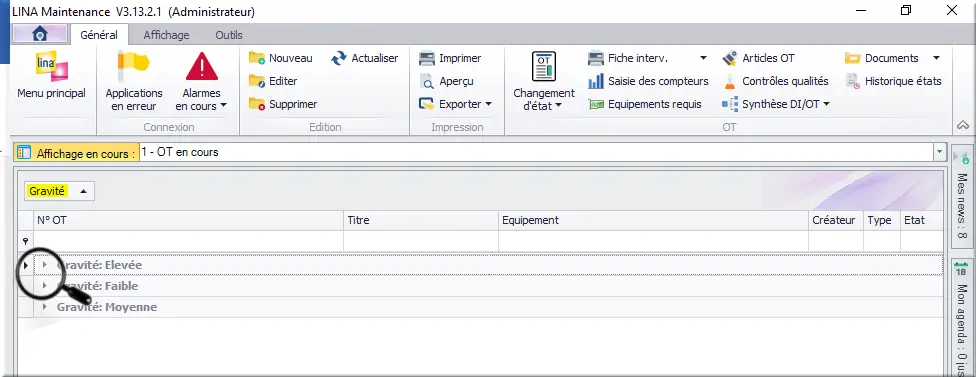

Figure 31 : regroupement replié

Appliquer des filtres supplémentaires

Glissez/déposez un champ du sélecteur de colonne vers la barre de filtre.

Figure 32 : Personnalisation par filtre

Une fois le filtre ajouté, cliquez sur le petit entonnoir pour choisir les valeurs de filtrage.

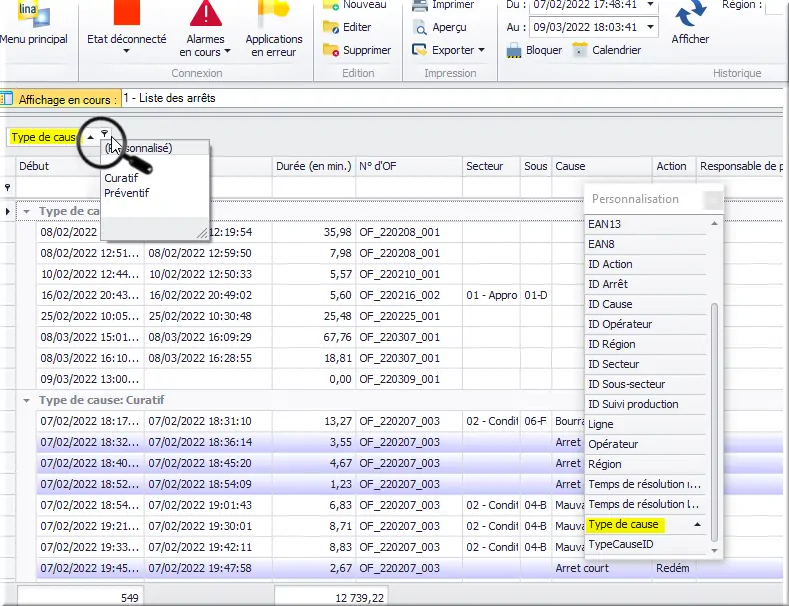

Figure 33 : Valeurs de filtrage
